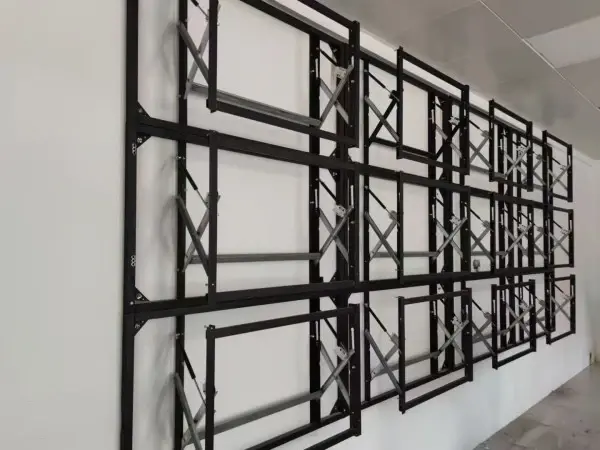

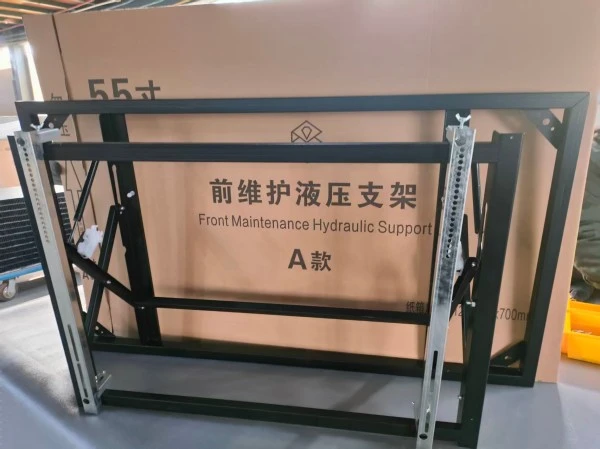

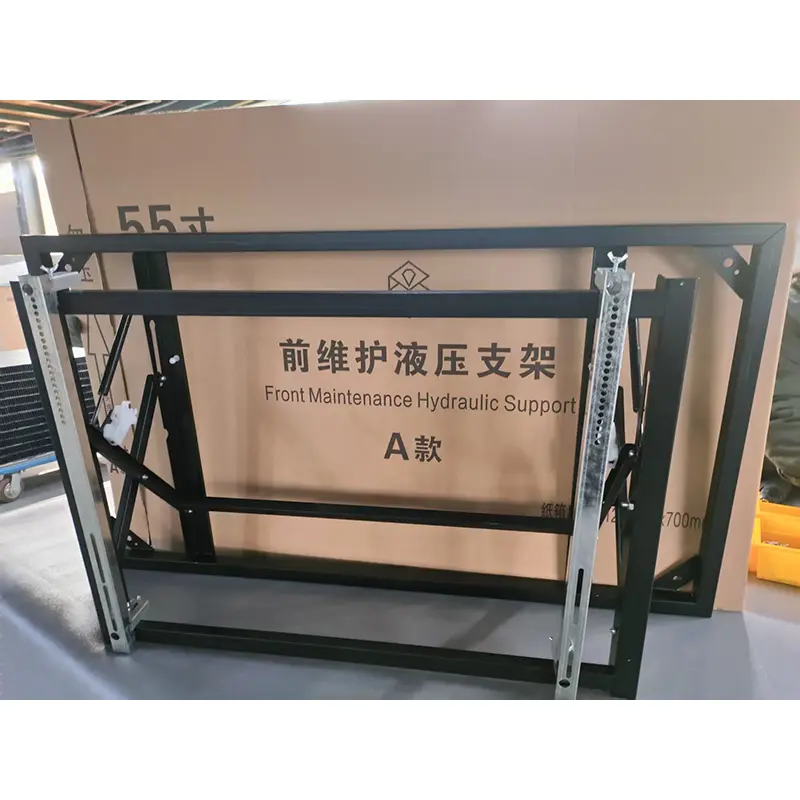

49-инчова скоба за видеостена

Тази модулна система за монтаж е проектирана изключително за 49-инчови LCD видеостенни панели, поддържащи множество екрани за образуване на големи стени за показване. В сравнение с 46-инчовата версия, 49-инчовите панели тежат повече (20–30 kg всеки) и имат по-тънки рамки, поставяйки по-високи изисквания към товароносимост на скобата и прецизност на фина настройка. Конструирана с удебелени профили и механизми за фина настройка с широк диапазон, скобата гарантира дълготрайна плоскост и стабилност за големи видео стени. Той е идеален за конферентни зали от висок клас, изложбени зали на марки, информационни екрани на метрото, фонови стени за големи събития и други сценарии.

Материални и структурни спецификации

Защо изпълнителите избират тази специална 49-инчова скоба?

Предимства на продукта

1. Прецизно регулиране на празнината за 49-инчови панели с изключително тясна рамка

49-инчовите панели обикновено имат по-тънки рамки от 46-инчовите и са по-чувствителни към грешки при снаждане. Оборудван с широкообхватна многоизмерна фина настройка (вертикално, хоризонтално, предно-назад и регулиране на наклона), скобата стабилизира празнините на 0,5–1,2 mm за безпроблемни визуални ефекти без разделение.

2. Висока товароносимост срещу дългосрочно уреждане

Единичните панели тежат до 30 кг, а обикновените скоби са склонни да се накланят напред в горната част или да увиснат в долната част след половин година употреба. Възприемайки многоточкова структура с разпределено натоварване и долни носещи опори, тази скоба предлага безопасна товароносимост от≥80 kg. Той премина тестове за сеизмични и вибрационни симулации и поддържа стабилна структура при 7 × 24-часова непрекъсната работа.

3. Гъвкаво оформление с хоризонтална и вертикална смесена инсталация

Поддържа произволни комбинации от редове и колони (2×2, 3×3, 3×4, 1×5 и т.н.) и смесени хоризонтални/вертикални матрични оформления. Подовата версия не изисква пробиване на стени, подходяща за мраморни стени, стъклени прегради и временни инсталации.

4. Независима поддръжка и бързо отстраняване на единичен панел

Независимият дизайн на затягане фиксира всеки 49-инчов панел поотделно. Дефектната подмяна на панела и поддръжката на задното окабеляване не изискват демонтиране на съседни екрани; операцията от един човек намалява времето за поддръжка със 70%.

5. Скрито окабеляване за чисто и съвместимо оформление

Независими кабелни канали са запазени отстрани и отзад на скобата за разделяне на захранващи кабели (силен ток) и HDMI/Ethernet кабели (слаб ток), избягвайки смущения в сигнала и отговаряйки на стандартите за пожарна безопасност и проверка на сигурността.

6. Двойни режими на монтаж за различни типове стени

• Стенен монтаж: За бетонни и масивни тухлени стени, включени стандартни разширителни болтове M10

•Стояща на пода: Допълнителна основа за непробивни места като центрове за дейности, временни изложбени зали и мраморни стени

Стъпки за инсталиране

Необходими двама работници; монтажът на комплект от 4 панела отнема приблизително 2–2,5 часа

1. Проектиране на схема

Определете размерите на скобата въз основа на количеството панел (напр. оформление 3×4) и маркирайте линиите за позициониране на стената или земята.

2. Инсталиране на основната рамка

(1) Монтиране на стена: Монтирайте хоризонтални греди (по една на ред), закрепени към стената с разширителни болтове M10 на интервали≤600 mm.

(2) Стоящ на пода: Монтирайте лява и дясна колони плюс долни напречни скоби, закрепете към земята с разширителни болтове M12 и подсилете колоните с диагонални скоби.

3. Предварително инсталирайте висящи плочи

Фиксирайте висящите плочи за фина настройка към отворите VESA на гърба на 49-инчовите панели, осигурявайки хоризонтално подравняване.

4. Монтирайте панели

Започнете от долния ред, подравнете куките за висящи плочи с прорезите на гредите, плъзнете по направляващите наклони и затегнете долните резета.

5. Прецизна фина настройка

Регулирайте винтовете на крика с предоставения шестостенен ключ, за да постигнете равномерни празнини и плоски повърхности на панела.

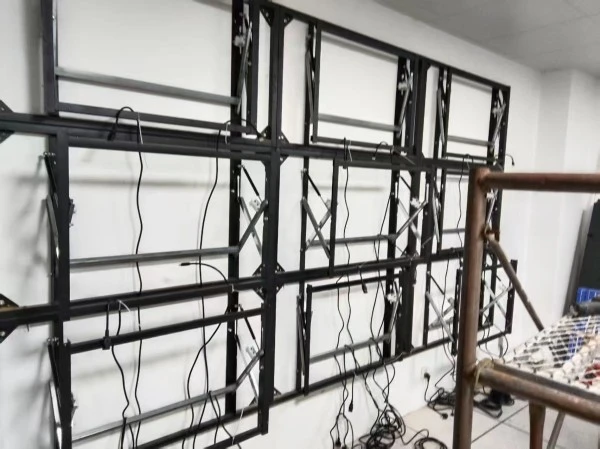

6. Управление на кабели

Прокарайте проводниците покрай странични кабелни канали, със специални точки за свързване на кабели зад всеки панел.

7. Окончателно заключване

Затегнете контрагайките на всички модули и проверете цялостната плоскост.

Сценарии за приложение

Таблица за избор на продукти

ЧЗВ

Въпрос 1: Може ли да се направи 49-инчова скоба за видео стена за извито снаждане?

О: Стандартният модел е за плоско снаждане. Персонализирани извити адаптери са налични за околните изложбени екрани; предоставя параметри на радиуса при поискване.

Q2: Може ли оформлението на екрана да се регулира свободно?

A: Да. Модулната структура поддържа гъвкави комбинации с персонализирани редове и колони.

Q3: Премахването на единичен панел ще повлияе ли на стабилността на цялата видео стена?

О: Независимият дизайн на затягане гарантира, че отделното разглобяване на един панел не нарушава останалата част от конструкцията.

Q4: Колко време ще останат постоянни коригираните пропуски след фина настройка?

О: При нормална употреба контрагайките поддържат прецизност на празнината в продължение на 6 месеца без повторно регулиране; препоръчва се проверка на всеки шест месеца.

Q5: Кое е по-стабилно, монтирано на стена или стоящо на пода?

О: И двете имат идентична структурна здравина. Изборът зависи от състоянието на стените:

• Бетонни/здрави тухлени стени: Монтирани на стена (по-ниска цена)

• Стени на кила от стъкло/мрамор/лека стомана: Стоящи на пода (без увреждане на стените)

•Временни и мобилни инсталации: Стоящи на пода (многократен монтаж и демонтаж)
